窯業用電気炉は窯業に限らず大型品や大量生産に適しています。
主な特長

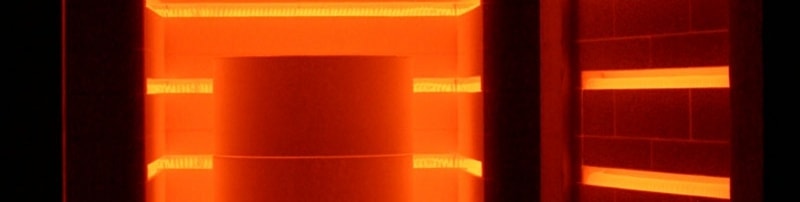

- 側壁、扉、炉床に発熱体を取り付けた全面加熱（５面加熱）です。
- 作業のしやすさをを考え横扉式が主になります。
- 使用温度にあった発熱体、断熱材を使用しています。
- 底全面セラミックファイバーを使用した省エネ、急昇温タイプもあります。
- 温度制御はプログラム制御でより温度の均一を図るゾーン制御もオプションで可能です。

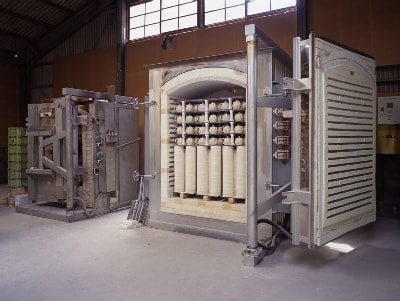

横扉式電気炉 ＫＣＤ４８
横扉式電気炉 ＫＣＤ４８
横扉式電気炉
白磁 ＫＣＤシリーズ １３００℃
用途：大型品、大量生産向
- 側壁、扉、炉床に発熱体を取り付けた全面加熱（５面加熱）です。
- 発熱体は壁面埋め込みのため窯積めが容易でメンテナンスが簡単です。
- 炉壁は軽量耐火煉瓦、保温レンガ、バックアップ材には断熱ボードを使用し、効果的な断熱、保温で消費電力が少ない。
- 温度制御は定値制御、プログラム制御、ゾーン制御、天窓自動開閉など豊富なオプションが選択できます。
- 用途により酸化焼成、還元焼成が選べます。
KCD-48
KCD-48
1300℃電気炉の型式・仕様。このほかの寸法も製作いたします。
型 式 |
KBD-24R |
KBD-30R |
KBD-36R |
KBD-48R |
KBD-60R |
電気容量 |
24kw | 30ｋｗ | 36kw | 48kw | 60kw |
炉内寸法(cm) |
W92xD58xH98 | W92xD69xH110 | W92xD81xH124 | W104xD92xH137 | W127xD92xH137 |
外形寸法(cm) |
W176xD131xH188 | W176xD142xH192 | W176xD144xH205 | W198xD185xH240 | W221xD185xH240 |
重 量 |
1500kg | 1700kg | 1900kg | 2600kg | 3000kg |
KCPシリーズは窯業に限らず大型品や大量生産に適しています。
主な特長
-
側壁、扉、炉床に発熱体を取り付けた全面加熱（５面加熱）です。
-
場所をとらない温度制御部が炉本体と一体になった横扉式です。
-
炉壁には高品質断熱レンガ、スーパーボード、シリカボードを積層しているので、断熱保温性に優れ、外壁も手で触れる程度の温度です。。
-
発熱体は、世界的に信頼性の高いスウェーデンのカンタルヒーター線を採用し、ヒーター線の表面積あたりの負荷を低く抑えていますので丈夫で長寿命です。また、ヒーター線はスパライル方式で溝に収納されていますので、製品の出し入れや線の交換が容易です。
-
焼成温度の制御は、プログラム式 PID 制御で、安定した昇温とキープができ、プログラムの変更が簡単なので自分の焼成パターンを自由に組むことが出来ます。オプションの天窓開閉装置を併用すると天井の換気孔の開閉が希望の温度で閉じスタートから終了まで全自動運転が出来ます。
-
温度制御はプログラム制御でより温度の均一を図るゾーン制御もオプションで可能です。
-
メンテナンスは弊社が責任を持って致しますので安心してお使い頂けます。

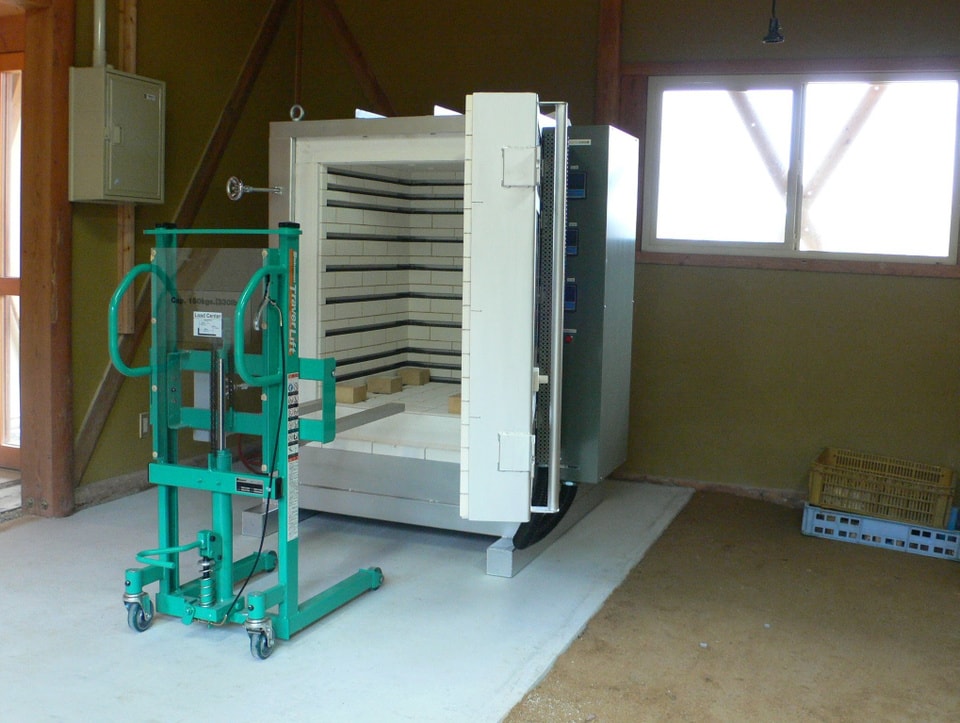

横扉式電気炉 KCP28R-3P
横扉式電気炉
ＫCPシリーズ １３００℃
用途：大型品、大量生産向
- 炉壁に保温レンガを使った耐久性、保温性に優れたシリーズです。
- 多くの実績と耐久性があり、ヒーターの交換も容易です。
- 温度制御はプログラム制御、３ゾーン制御などオプションが選択できます。
- ５面加熱、ヒーター線はレンガ内に収められ製品の出し入れが容易です。
- 酸化・還元にも対応しています。
1300℃電気炉の型式・仕様。このほかの寸法も製作いたします。
製 品 名 |
KCP-12R |
KCP-15R | KCP-18RW |
KCP-20RW |
KCP-24R | KCP-32R |
電気容量 |
12kw | 14ｋｗ | 16kw | 20kw | 24kw | 32kw |
炉内寸法(cm) |
52×46×H65 | 52×46×H85 | 80×46×H65 | 92×52×H65 | 92×58×H98 | 92×80×H98 |
外形寸法(cm) |
115×94×H155 | 115×94×H155 | 148×100×H155 | 160×105×H155 | 160×112×H168 | 160×135×H168 |
重 量 |
450kg | 500kg | 640kg | 750kg | 890kg | 1200kg |
主な特長
温度バランスに優れ、安全で使いやすい電気炉です。
天井
四層構造で高温側には高級セラミックファイバーを採用し断熱効果を高めています。
天窓自動開閉装置
コントロールモーターを使った自動開閉換気装置で、換気孔閉温度を設定できます。（オプション）
ヒーター線
ヒーター線は、高品質で信頼性のあるスウェーデンのカンタルヒーターを採用。表面負荷を低くおさえているので丈夫で長持ちし安心です
炉壁
断熱レンガとブランケットと高温断熱ボードを組み合わせた四層構造。炉厚は 20 cm あり、高い断熱性のため安全で熱効率も高く、経済的です。
ケーシング
キーストン張りで丈夫で高温にならず安心です。
還元装置
オプションのプロパンバーナーで燃焼ガスを炉内に送り、還元雰囲気にします。還元濃度の調整はプロパンガスの二次圧と二次空気の調整で行います。昇温とは関係なく雰囲気（CO 濃度）の調整が容易にできます。プロパンガスの代わりにヘリウム、アルゴンガスを注入することもできます。
取っ手
直径 35 mm の太さで握り易く熱くなりにくい取手です。
炉床
炉床にもヒーター線を配置して炉内温度のバランスをとっています。
扉
壁厚 20 cm の四層構造で断熱、安全をはかっています。扉外側はステンレスを使用。
プログラム温度調節計
簡易な操作でプログラムが自由に設定できます。9 パターン 9 ステップトの設定可能。ステップ、ホールド、ウェイト機能付。
バランス
本体及び扉のヒーターの段幅に変化をもたせることで炉内温度のヒートバランスをとっています。
横扉式
製品の出入れが容易です。棚板を積んだままでも OK。窯積めの時間が短くてすみます。
KCBシリーズは窯業に限らず大型品や大量生産に適しています。
主な特長
-
側壁、扉、炉床に発熱体を取り付けた全面加熱（５面加熱）です。
-
場所をとらない温度制御部が炉本体と一体になった横扉式です。
-
炉壁には高品質断熱レンガ、スーパーボード、シリカボードを積層しているので、断熱保温性に優れ、外壁も手で触れる程度の温度です。。
-
発熱体は、世界的に信頼性の高いスウェーデンのカンタルヒーター線を採用し、ヒーター線の表面積あたりの負荷を低く抑えていますので丈夫で長寿命です。また、ヒーター線はスパライル方式で溝に収納されていますので、製品の出し入れや線の交換が容易です。
-
焼成温度の制御は、プログラム式 PID 制御で、安定した昇温とキープができ、プログラムの変更が簡単なので自分の焼成パターンを自由に組むことが出来ます。オプションの天窓開閉装置を併用すると天井の換気孔の開閉が希望の温度で閉じスタートから終了まで全自動運転が出来ます。
-
温度制御はプログラム制御でより温度の均一を図るゾーン制御もオプションで可能です。
-
メンテナンスは弊社が責任を持って致しますので安心してお使い頂けます。

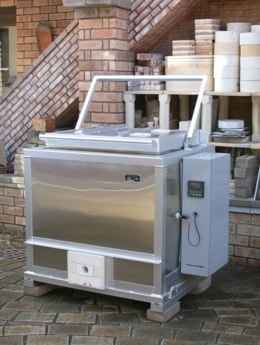

上扉式電気炉 ＫＣB１２
横扉式電気炉
伊万里 KCBシリーズ １３００℃
用途：大型品、大量生産向
- 側壁、扉、炉床に発熱体を取り付けた全面加熱（５面加熱）です。
- 発熱体は壁面埋め込みのため窯積めが容易でメンテナンスが簡単です。
- 炉壁は軽量耐火煉瓦、保温レンガ、バックアップ材には断熱ボードを使用し、効果的な断熱、保温で消費電力が少ない。
- 温度制御は定値制御、プログラム制御、ゾーン制御、天窓自動開閉など豊富なオプションが選択できます。
- 用途により酸化焼成、還元焼成が選べます。
1300℃電気炉の型式・仕様。このほかの寸法も製作いたします。
製 品 名 |
KCB-10R |
KCB-12R | KCB-13RS |
KCB-15R |
KCB-18R | KCB-24R |
電気容量 |
11kw | 12ｋｗ | 13kw | 14kw | 16kw | 24kw |
炉内寸法(cm) |
58×46×H52 | 69×46×H59 | 58×58×H59 | 81×46×H59 | 92×52×H59 | 138×52×H59 |
外形寸法(cm) |
115×86×H96 | 126×86×H102 | 115×98×H102 | 138×86×H102 | 149×92×H102 | 195×92×H102 |
重 量 |
340 kg | 460 kg | 500 kg | 550 kg | 650 kg | 850 kg |
主な特長
温度バランスに優れ、安全で使いやすい電気炉です。
上扉
四層構造で高温側には高級セラミックファイバーを採用し断熱効果を高めています
大きい換気孔
湿気抜きや冷却時に使用します。
ヒーター線
ヒーター線は、高品質で信頼性のあるスウェーデンのカンタルヒーターを採用。線径を大きくし表面負荷を低くおさえているので丈夫で長持ちし安心です。
炉壁
断熱レンガと高温断熱ボードを組み合わせた三層構造。炉厚は １６ cm以上 あり、高い断熱性のため安全で熱効率も高く、経済的です
ケーシング
角パイプとＬ鋼で外枠を溶接し、側面はステンレスでカバーしています。丈夫で長持ちします。
還元装置
オプションのプロパンバーナーで燃焼ガスを炉内に送り、還元雰囲気にします。還元濃度の調整はプロパンガスの二次圧と二次空気の調整で行います。昇温とは関係なく雰囲気（CO 濃度）の調整が容易にできます。プロパンガスの代わりにヘリウム、アルゴンガスを注入することもできます。
取っ手
炉床
扉
プログラム温度調節計
バランス

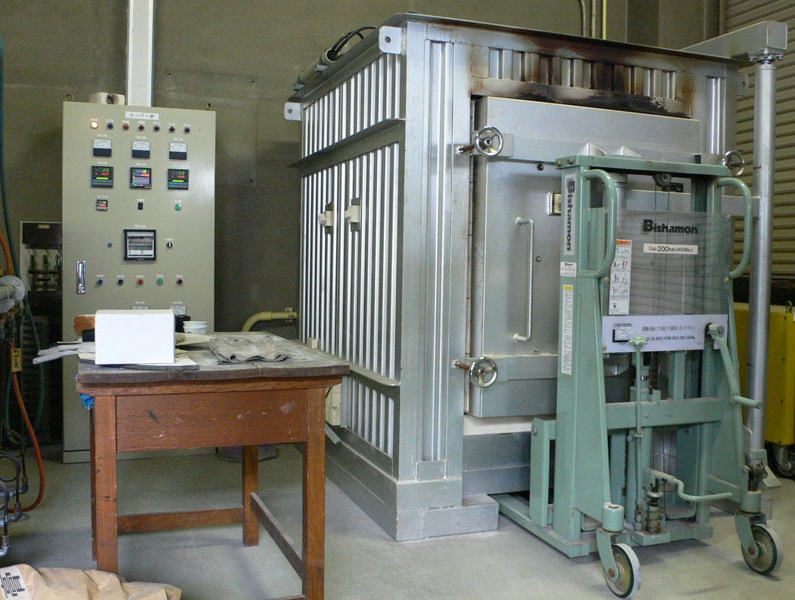

大型スーパー炉
大型スーパー炉
横扉式高温電気炉
FDMシリーズﾞ 1500℃
用途：大型品、大量生産向
１．炉
| 電気容量 三相２００Ｖ６０ＫＷ |
|---|
| 使用最高温度 １５００℃ |
| 昇温時間 １５００℃まで５時間（空炉） |
| 発 熱 体 炭化ケイ素発熱体 |
| 断 熱 材 断熱レンガ､セラミックファイバー､ほか |
| 炉内寸法 690(w)ｘ800(h)ｘ1000(d) |
| 外形寸法 1500(w)ｘ1850(h)ｘ1900(d) |
| 重 量 1500ｋｇ （炉本体） |
２．制御装置
| 制 御 ３ゾーンＳCＲ制御 ＰＩＤ制御 |
|---|
| プログラム ９パターン９ステップ |
