前扉昇降式電気炉はお客様の要望で製作した電気炉です。
主な特長
- 高温時に炉内に製品を出し入れができます。
- 発熱体は主としてSIC発熱体を使っていますが二珪化モリブデンや定抵抗発熱体仕様もできます。
- ファイバー仕様と断熱レンガを組み合わせた仕様があります。
- 側壁のヒーターバランスで炉内の温度が均等になるように考慮されています。
- 天井部にはセラミックファイバーを使用しているので上部まで良く焼けます。
- 前扉はフットペダルで開閉でき素早い作業ができます。

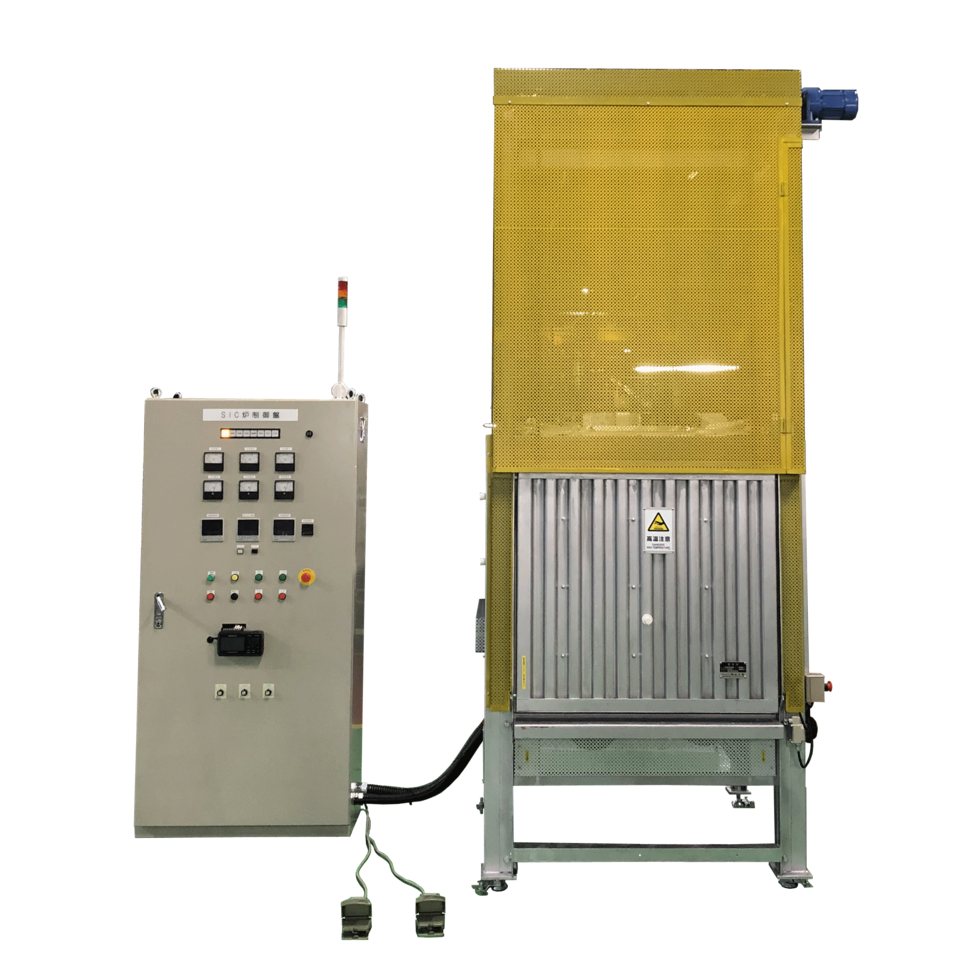

FDL80100-10-3P
画像をクリックすると拡大します
FDL80100-10-3P 1000℃
用途：金属の加熱、プレートの焼成など
１．炉
| 電気容量 三相200Ｖ43ＫＷ |
|---|
| 使用最高温度 1,000℃ |
| 昇温時間 1000℃まで1時間（空炉） |
| 発 熱 体 SIC発熱体 |
| 断 熱 材 セラミックファイバー､保温ボードほか |
| 炉内寸法 800(w)ｘ700(h)ｘ1,000(d) |
| 外形寸法 1,200(w)ｘ3,000(h)ｘ1,750(d) |
| 重 量 600ｋｇ |
| 備 考 急冷用排気口付き |
２．制御装置（自立制御盤）
| 制 御 前ゾーン中ゾーン後ゾーン3点サイリスタ制御 PID制御 |
|---|
| プログラム 19パターン19ステップ |
FDL70100-14-3P
画像をクリックすると拡大します
FDL70100-14-3P 1400℃
用途：金属の加熱、プレートの焼成など
１．炉
| 電気容量 三相200Ｖ48ＫＷ |
|---|
| 使用最高温度 1,400℃ |
| 昇温時間 1200℃まで4時間（内容量200kg） |
| 発 熱 体 SIC発熱体 |
| 断 熱 材 断熱レンガ、セラミックファイバー､ほか |
| 炉内寸法 700(w)ｘ700(h)ｘ1,000(d) |
| 外形寸法 1,100(w)ｘ2,100(h)ｘ2,000(d) |
| 重 量 700ｋｇ |
| 備 考 |
２．制御装置（自立制御盤）
| 制 御 前ゾーン中ゾーン後ゾーン3点サイリスタ制御 PID制御 |
|---|
| プログラム 19パターン19ステップ |
FDL2030135-13-3P-14-3P
画像をクリックすると拡大します
FDL2030135-13-3P 1250℃
用途：高熱下での長尺品の取り出しなど
１．炉
| 電気容量 三相220Ｖ55ＫＷ |
|---|
| 使用最高温度 1,300℃ |
| 昇温時間 1000℃まで1時間（空炉） |
| 発 熱 体 SIC発熱体 |
| 断 熱 材 断熱レンガ、セラミックファイバー､ほか |
| 炉内有効寸法 300(w)ｘ200(h)ｘ1,350(d) |
| 外形寸法 1,100(w)ｘ2,100(h)ｘ2,000(d) |
| 重 量 600ｋｇ |
| 備 考 |
２．制御装置（自立制御盤）
| 制 御 前ゾーン中ゾーン後ゾーン3点サイリスタ制御 PID制御 |
|---|
| プログラム 19パターン19ステップ |
前扉昇降式フリット電気炉
前扉昇降式フリット電気炉
前扉昇降式SIC電気炉
FDLシリーズ １４００℃
用途：試料、フリットなど高温での取出しなど
仕様
１．炉
| 電気容量 三相２００Ｖ１４ＫＷ |
|---|
| 使用最高温度 １４００℃ |
| 昇温時間 １３００℃まで１時間（空炉） |
| 発 熱 体 炭化ケイ素発熱体 |
| 断 熱 材 断熱レンガ､セラミックファイバー､ほか |
| 炉内寸法 300(w)ｘ300(h)ｘ300(d) |
| 外形寸法 860(w)ｘ2000(h)ｘ870(d) |
| 重 量 400ｋｇ （炉本体） |
２．制御装置
| 制 御 １ゾーンＳCＲ制御 ＰＩＤ制御 |
|---|
| プログラム １８パターン１８ステップ |
