ファイバー炉は炉壁断熱材にAl₂O₃・SiO₃のセラミックファイバーを使った炉の蓄熱が極めて少ない省エネタイプの電気炉です。主に昇温時間が短く冷却を早くする熱処理に適しています。

主な特長

  • 面積の大きい製品や長尺の素材を水平や冶具を使って吊下げた状態で焼成できます。
  • 作業のしやすさを追求し上扉、前扉、リフターを使った型式などを揃えています。
  • PIDプログラム自動制御装置が標準装備。
  • 底部、前扉にもヒーターを配置し、側壁のヒーターとバランスをとっています。
  • 炉内の換気をよくするため、断熱材の中に外気を通し温めた空気を底部より取り入れる自然換気方式を採用しています。(オプション)
  • 各ヒーター線のバランスの調整で温度ムラが少なく±10℃以内に抑えています。さらに厳密な温度精度が必要な場合は上中下個別制をお勧めいたします。
  • 1000℃タイプもあります。

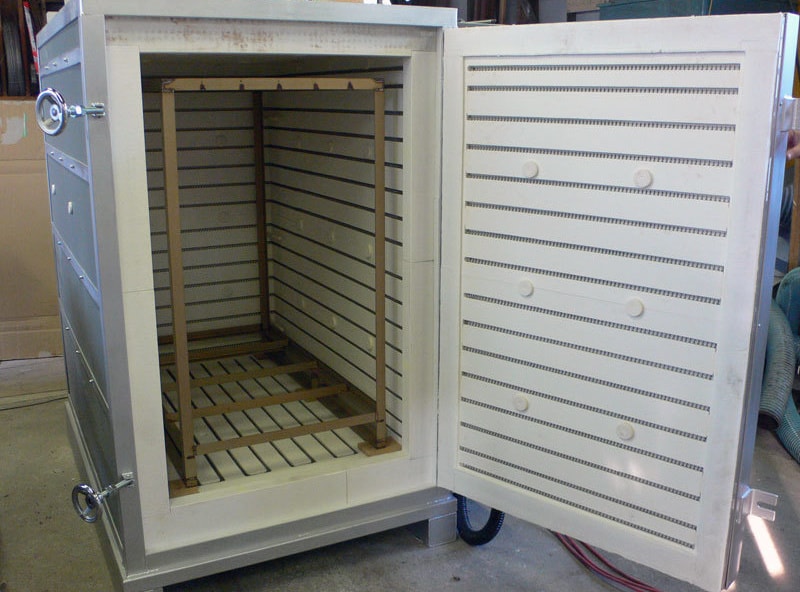

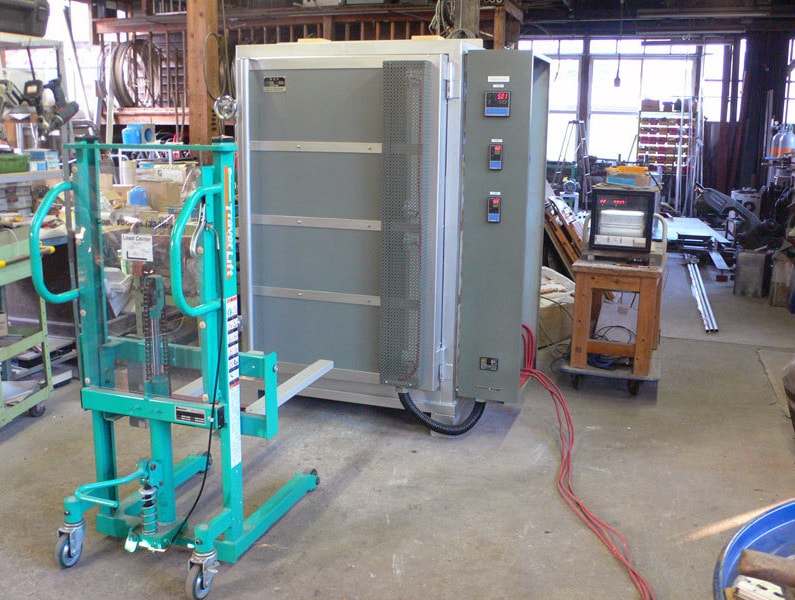

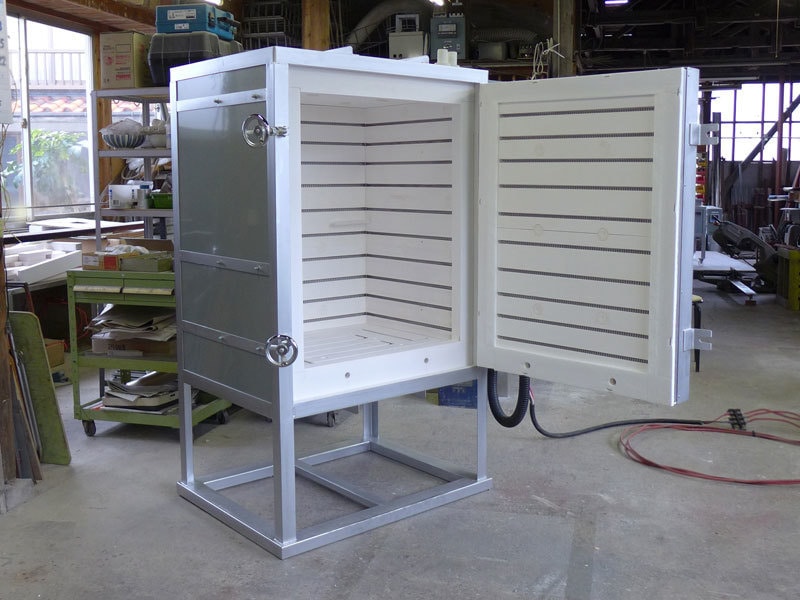

前扉式ファイバー電気炉 KFDシリーズ 850℃

用途:ガラスのアニール、鋼板の表面、熱処理、プラスチックの加熱処理


kfd-15



1.炉 (前扉式電気炉)

  • 電気容量    三相200V9KW-22KW
  • 使用最高温度  800℃
  • 昇温時間    800℃まで1時間(空炉)
  • 発 熱 体     鉄クロムコイル溝埋込式
  • 断 熱 材     セラミックファイバー、保温ボード

2.制御装置(炉一体型)

  • 制  御    一点または二点、三点SSR制御 PID制御
  • プログラム   9パターン9ステップ
  • 昇温データ   LinkIconkbd_tdata.pdf

製 品 名

前扉式ファイバー炉

前扉式ファイバー炉

前扉式ファイバー炉

前扉式ファイバー炉

型  番

KFD-9

KFD-12

KFD-18

KFD-22

電気容量

9kw 12kw 18kw  22kw

炉内寸法

W57xD51xH85cm W87xD81xH55cm W176xD81xH55cm W116xD110xH85cm

外形寸法

W107xD85xH160cm W137xD115xH160cm W226xD115xH160cm W176xD144xH160cm

重  量

160kg 200kg 280kg 350kg

前扉式ファイバー電気炉の型式・仕様。このほかの寸法も製作いたします。

KBD
KBD
KBD
KBD
KBD
KBD

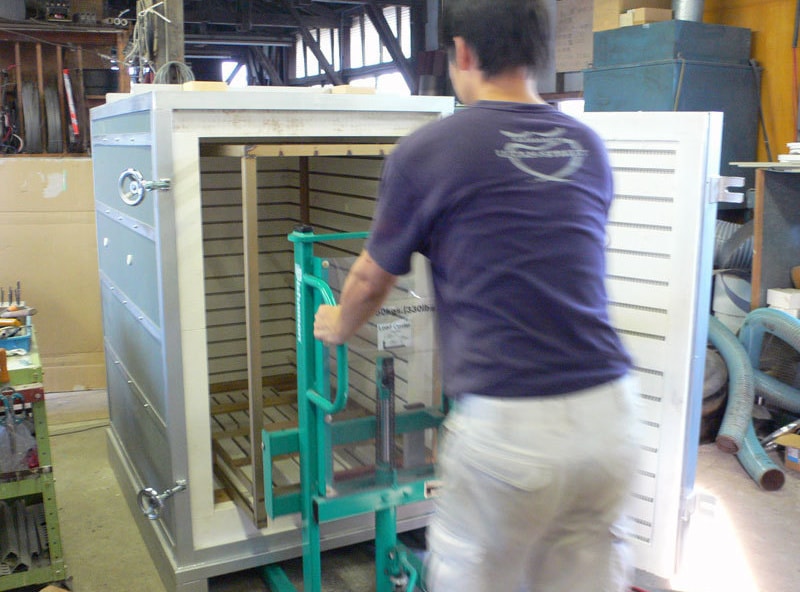

リフター式ファイバー電気炉 KFDシリーズ 850℃

用途:鋼板や金型の熱処理やアニール、窯入れの短縮に

前扉式電気炉 KFD-12PZ

前扉式電気炉 KFD-12PZ

1.炉 (前扉式電気炉)

  • 電気容量    三相200V13KW-28KW
  • 使用最高温度 800℃
  • 昇温時間    800℃まで1時間(空炉)
  • 発 熱 体     鉄クロムコイル溝埋込式
  • 断 熱 材     セラミックファイバー、保温ボード

2.制御装置(炉一体型)

  • 制  御    一点または二点、三点SSR制御 PID制御
  • プログラム   9パターン9ステップ

製 品 名

リフター式ファイバー炉

リフター式ファイバー炉

リフター式ファイバー炉

型  番

KFD-13L

KFD-18L

KFD-28L

電気容量

13kw 18kw 28kw

炉内寸法

W57xD51xH174cm W87xD81xH114cm W176xD81xH114cm

外形寸法

W107xD85xH160cm W137xD115xH160cm W226xD115xH160cm

重  量

250kg 350kg 450kg

リフター式ファイバー電気炉の型式・仕様。このほかの寸法も製作いたします。

リフター式ファイバー電気炉
リフター式ファイバー電気炉

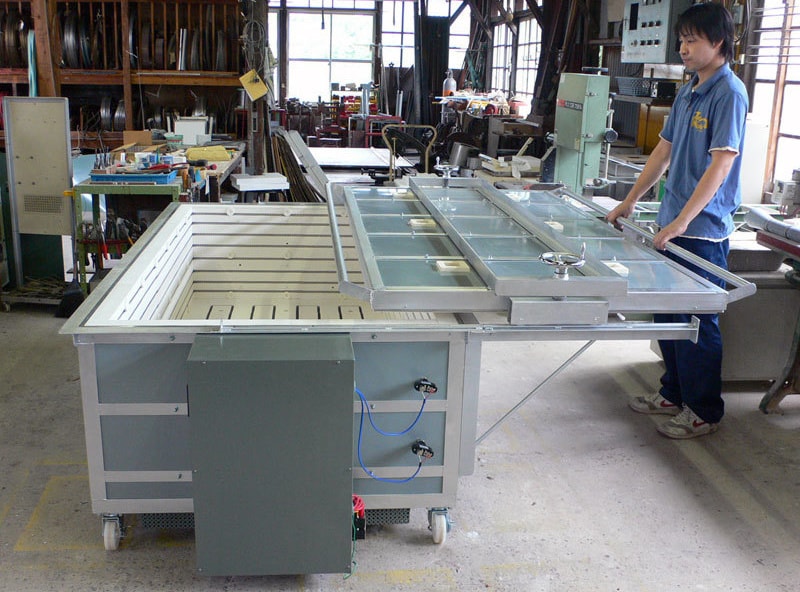

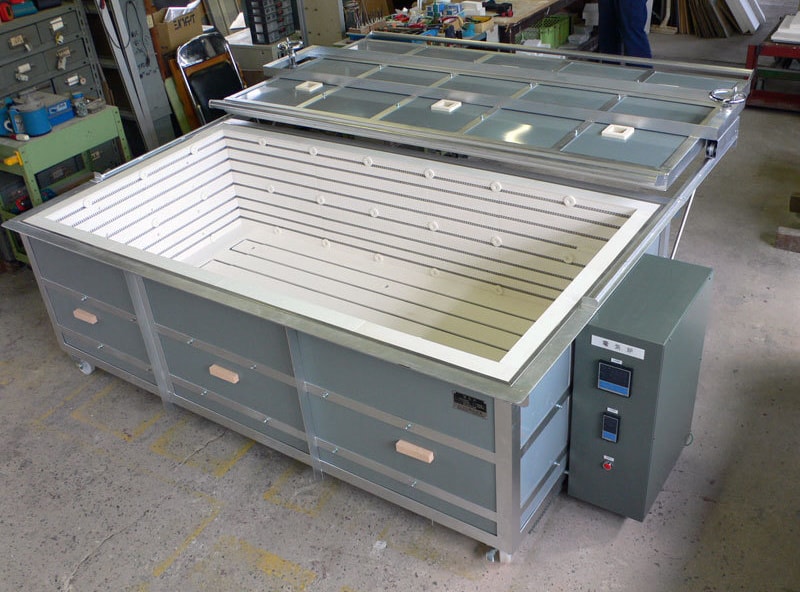

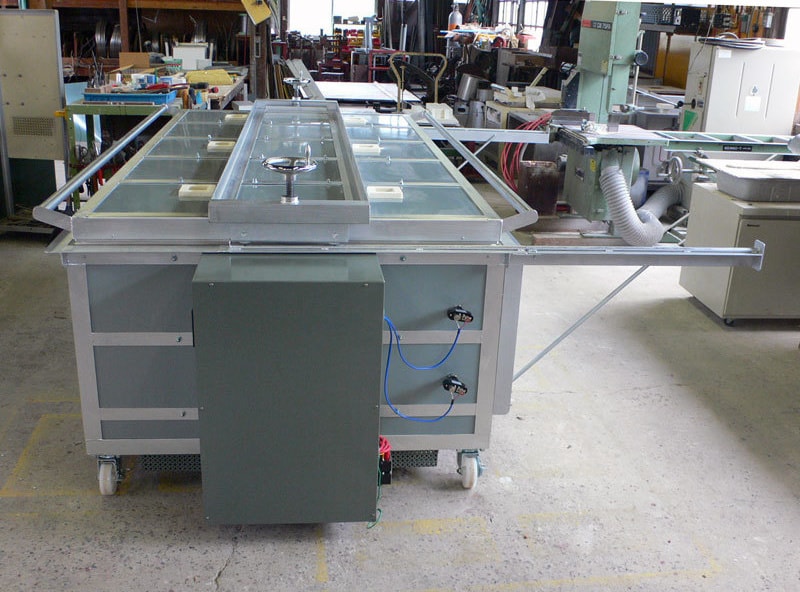

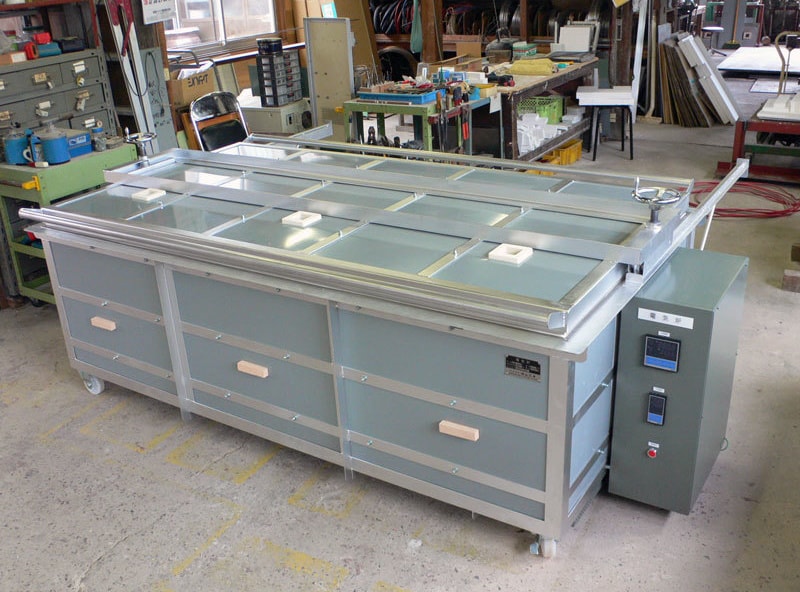

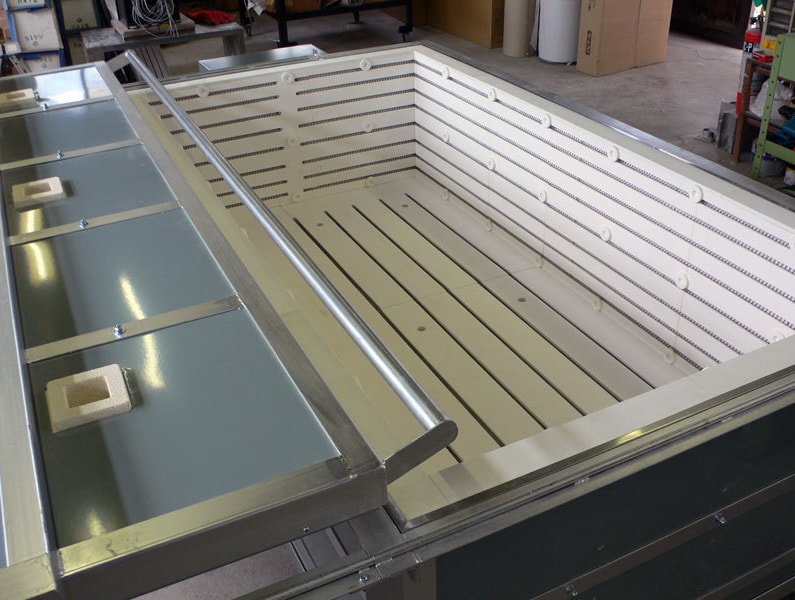

スライド式ファイバー電気炉     KFDシリーズ 850℃

用途:ガラス、鋼材のアニール、熱処理


スライド式電気炉 KFD-24-2P

スライド式電気炉 KFD-24-2P

1.炉 (上扉スライド式)

  • 電気容量    三相200V24KW
  • 使用最高温度  850℃
  • 昇温時間    650℃まで1時間(内容物8kg)
  • 発 熱 体     鉄クロムコイル溝埋込式
  • 断 熱 材     セラミックファイバー、保温ボード、ほか
  • 炉内寸法    2000(w)x1000(d)x500(h)
  • 外形寸法    2500(w)x1200(d)x800(h)
  • 重  量    350kg

2.制御装置(炉一体型)

  • 制  御    2点個別サイリスター制御 PID制御
  • プログラム   9パターン9ステップ

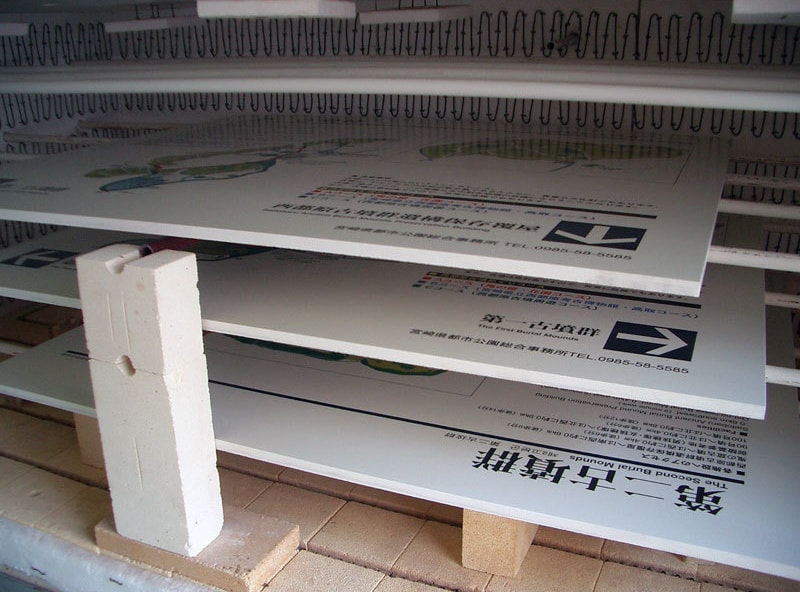

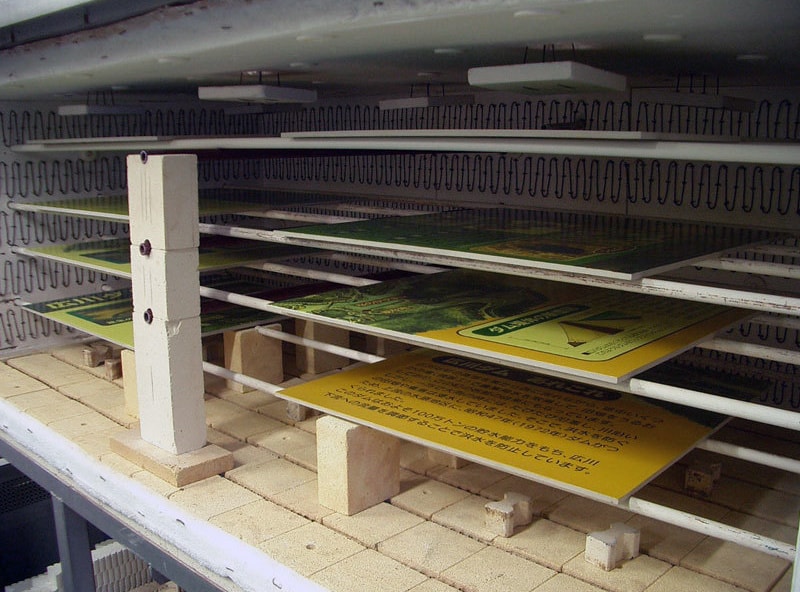

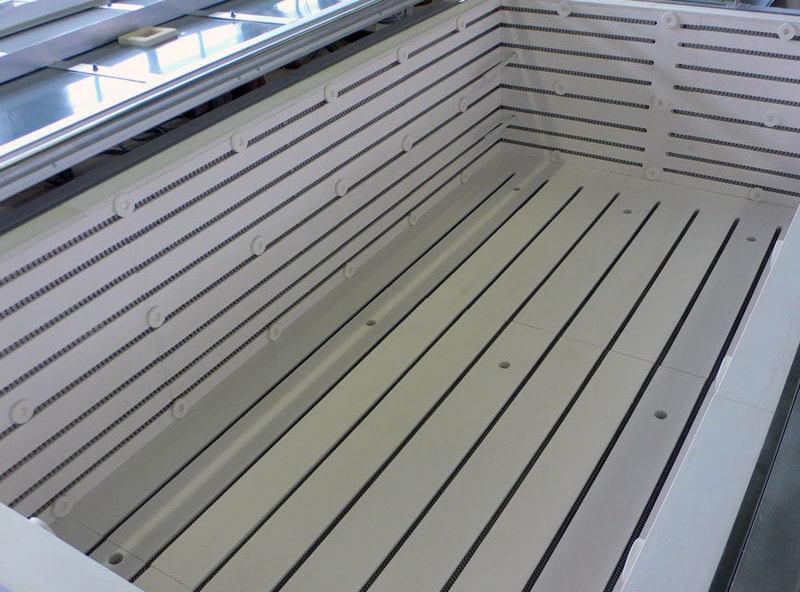

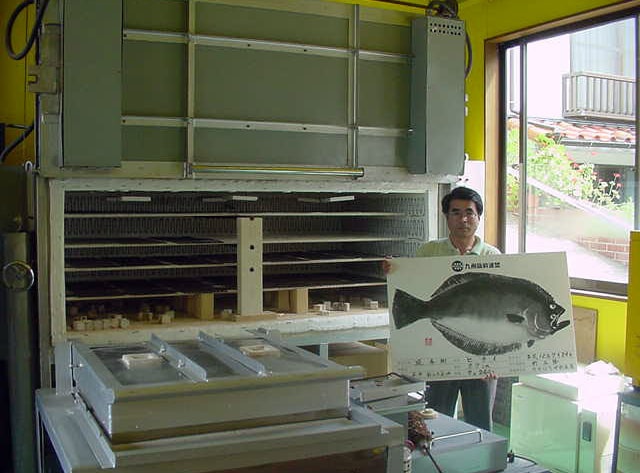

プレート焼成電気炉
プレート焼成電気炉
プレート焼成電気炉
プレート焼成電気炉
プレート焼成電気炉
プレート焼成電気炉

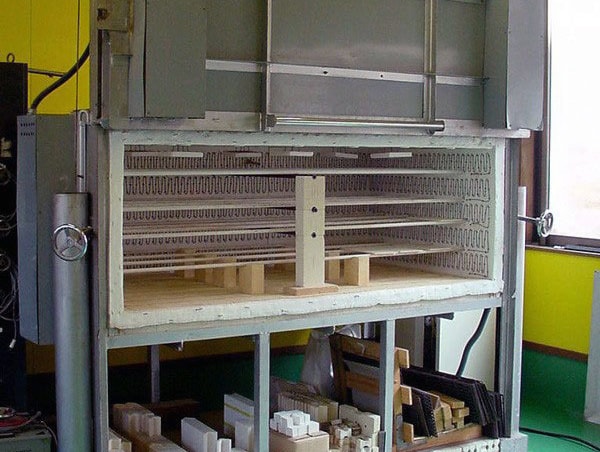

前扉昇降式電気炉 KFDL-24-3P 850℃

用途:大型陶板、鋼板のアニール、熱処理に

前扉昇降式電気炉 KFD-24-3P

前扉昇降式電気炉 KFD-24-3P

1.炉 (前扉昇降式)

  • 電気容量    三相200V24KW
  • 使用最高温度  850℃
  • 発 熱 体     鉄クロムコイル溝埋込式
  • 断 熱 材     セラミックファイバー、保温ボードほか
  • 炉内寸法    2000(w)x1050(h)x650(d)
  • 外形寸法    2650(w)x1500(h)x2750(d)
  • 重  量    800kg

2.制御装置(炉一体型)

  • 制  御    上中下3ゾーンSCR制御 PID制御
  • プログラム   16パターン16ステップ
熱処理炉
熱処理炉
熱処理炉
熱処理炉
熱処理炉
熱処理炉

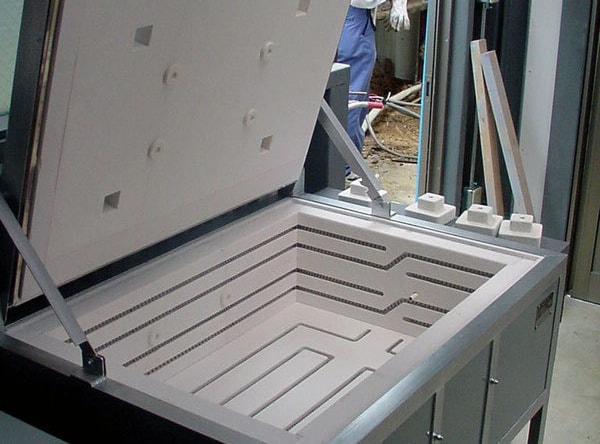

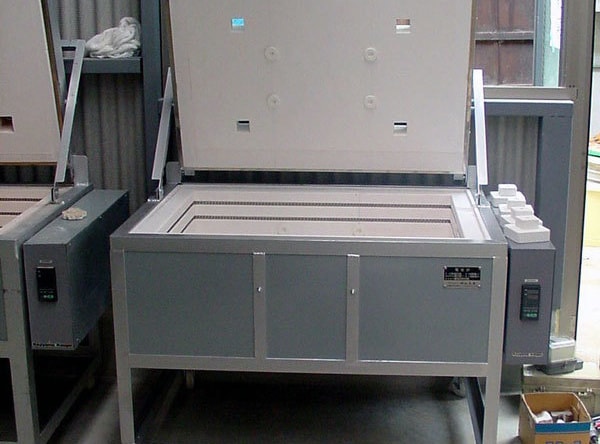

 上扉式ファイバー電気炉(ワイドタイプ)KAF-6W 850℃

用途:各種試験、セラミック陶板、鋼板のアニール、装飾焼付けなど

上扉式電気炉 KAF-6P

上扉式電気炉 KAF-6P



1.炉 (上扉式)

  • 電気容量    三相200V5.5KW
  • 使用最高温度  850℃
  • 昇温時間    650℃まで1時間(空炉)
  • 発 熱 体     鉄クロムコイル溝埋込式
  • 断 熱 材     セラミックファイバー、保温ボード
  • 炉内寸法    850(w)x570(d)x250(h)
  • 外形寸法    1200(w)x780(d)x820(h)
  • 重  量    90kg

2.制御装置(炉一体型)

  • 制  御    プログラム式SSR制御 PID制御

3.備品

  • セラミッックパイプ

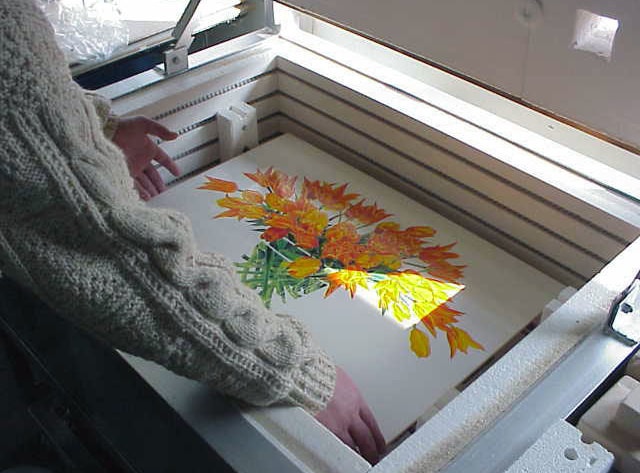

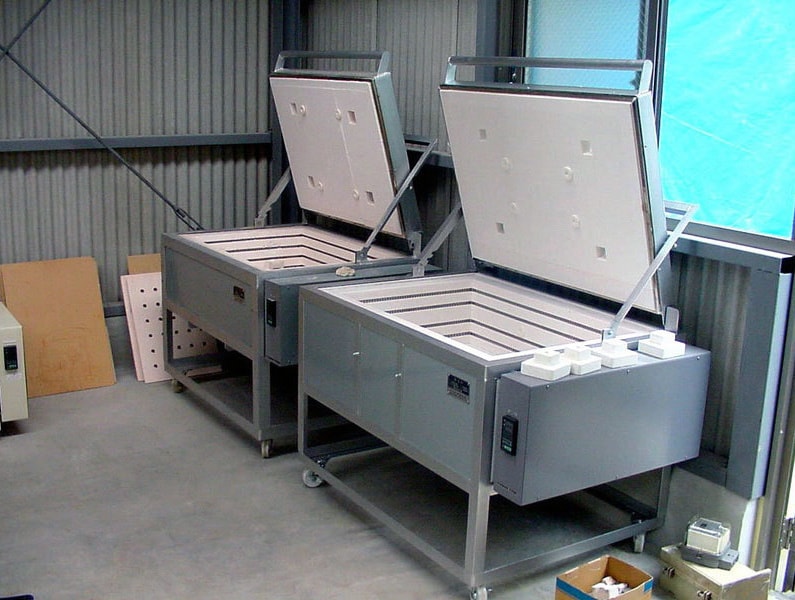

パネル焼成電気炉
パネル焼成電気炉
パネル焼成電気炉
パネル焼成電気炉
